Vorbereitung

Das Rohrende wird mit einem Anschrägeapparat entgratet und angeschrägt. Verklebungen nur bei Temperaturen über 8°C vornehmen. Bei Temperaturen um 8°C Rohrende und die Muffe eventuell handwarm temperieren.

Reinigen

Zur optimalen Haftung müssen die zu verklebenden Flächen trocken und frei von Schmutz sein. Zusätzliche Behandlung des Rohrendes außen und der Muffenseite innen mit Vliespapier und Reiniger.

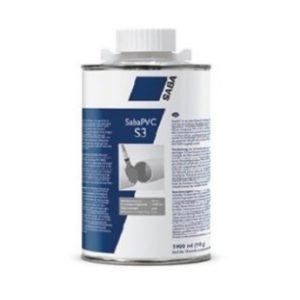

Klebstoff anbringen

Umrühren und den Pinsel reichlich mit Klebstoff tränken. Die Muffeninnenseite axial (von innen nach außen) in Längsrichtung dünn mit Klebstoff einstreichen. Das Rohrende ebenfalls axial unter kräftigem Pinseldruck satt mit Klebstoff einstreichen. Die offene Zeit des Klebstoffs ist abhängig von der Umgebungstemp. und Filmstärke (4 Min./20°C bis <1 min./40°C).

Verbinden

Rohr und Muffe sofort (ohne Verdrehen/Verkanten) bis zum Anschlag bzw. zur vollen Muffentiefe zusammenschieben. Die Verbindung kurz fixieren, bis der Klebstoff angezogen hat. Ab Rohrgröße DN 150 eine Zusammenschiebevorrichtung verwenden. Überflüssiger Klebstoff kann mit Vliespapier entfernt werden.

Achtung – Trockenzeit beachten: Die Rohre frühestens 5 Minuten nach der Klebung bewegen. Bei Temperaturen unter +10°C verlängert sich diese Zeit auf mindestens 15 Minuten. Das Absenken der geklebten Rohre erfolgt nach 10 bis 12 Stunden. Das Füllen der Leitungen sowie die Druckprüfung bis zum Prüfdruck 1,5 x PN sollte erst 24 Stunden nach der letzten Klebung erfolgen. Soll die Leitung mit dem Betriebsdruck (Reparaturfall) belastet werden, so gilt die Faustregel: Pro 1 bar Betriebsdruck 1 Stunde Wartezeit. Leitungen, die nicht sofort in Betrieb genommen werden, gut durchspülen und, eventuell mit Wasser gefüllt, stehenlassen.

Quelle: Peraplas-Katalog 2025/26, S. 192 – Anleitung zur korrekten Verarbeitung von IBG® PVC-U Rohrleitungssystemen

Umweltfreundliche und klebefreie FlexFit® PVC Fittinge

Die einfach herstellbaren Flex-Fit-Verbindungen für Flex-Schläuche, PVC Rohre und PE 100 Rohr sind hochwertige Kunststoff-Präzisionsteile mit vielen Vorteilen. Besonders hervorzuheben sind die kurze Montagezeit sowie die Unabhängigkeit von Temperatur und Luftfeuchtigkeit beim Bau von Teichen, Poolfilteranlagen und Bewässerungssystemen.

Bis zu 25 m Länge (50 m auf Anfrage) ohne Verbindungsfittinge bedeutet weniger Klebestellen, weniger Risiko für Undichtheiten sowie schnelle und sichere Verlegung. Das gesamte Rohrverbindungssystem ist unmittelbar nach fachgerechter Montage zu 100% dicht und sofort belastbar (max. 4 bar). Ein kleines Detail am Rande: Ebenso einfach wie die Montage gestaltet sich die Demontage der lösbaren Verbindungen.

Technische Details

• Material: PVC-U
• Dichtung: EPDM
• Dimensionen: DN40 / DN50
• Anschlussvarianten: Klemm–Klemm, Klemm–Klebemuffe, Klemm–Klebestutzen, Klemm–Außengewinde, Klemm–Innengewinde
• PE 100 Rohr: ohne Montagering · PVC Rohr: mit Montagering

Quelle: Peraplas-Katalog 2025/26, S. 232 – FlexFit Fittinge, klebstofflose Verbindung

Vorbereitung

Das Rohrende wird mit einem Anschrägeapparat entgratet und angeschrägt. Verklebungen nur bei Temperaturen über 8°C vornehmen. Bei Temperaturen um 8°C Rohrende und die Muffe eventuell handwarm temperieren.

Reinigen

Zur optimalen Haftung müssen die zu verklebenden Flächen trocken und frei von Schmutz sein. Zusätzliche Behandlung des Rohrendes außen und der Muffenseite innen mit Vliespapier und Reiniger.

Klebstoff anbringen

Umrühren und den Pinsel reichlich mit Klebstoff tränken. Die Muffeninnenseite axial (von innen nach außen) in Längsrichtung dünn mit Klebstoff einstreichen. Das Rohrende ebenfalls axial unter kräftigem Pinseldruck satt mit Klebstoff einstreichen. Die offene Zeit des Klebstoffs ist abhängig von der Umgebungstemp. und Filmstärke (4 Min./20°C bis <1 min./40°C).

Verbinden

Rohr und Muffe sofort (ohne Verdrehen/Verkanten) bis zum Anschlag bzw. zur vollen Muffentiefe zusammenschieben. Die Verbindung kurz fixieren, bis der Klebstoff angezogen hat. Ab Rohrgröße DN 150 eine Zusammenschiebevorrichtung verwenden. Überflüssiger Klebstoff kann mit Vliespapier entfernt werden.

Achtung – Trockenzeit beachten: Die Rohre frühestens 5 Minuten nach der Klebung bewegen. Bei Temperaturen unter +10°C verlängert sich diese Zeit auf mindestens 15 Minuten. Das Absenken der geklebten Rohre erfolgt nach 10 bis 12 Stunden. Das Füllen der Leitungen sowie die Druckprüfung bis zum Prüfdruck 1,5 x PN sollte erst 24 Stunden nach der letzten Klebung erfolgen. Soll die Leitung mit dem Betriebsdruck (Reparaturfall) belastet werden, so gilt die Faustregel: Pro 1 bar Betriebsdruck 1 Stunde Wartezeit. Leitungen, die nicht sofort in Betrieb genommen werden, gut durchspülen und, eventuell mit Wasser gefüllt, stehenlassen.

Quelle: Peraplas-Katalog 2025/26, S. 192 – Anleitung zur korrekten Verarbeitung von IBG® PVC-U Rohrleitungssystemen

Vorbereitung

Das Rohrende wird mit einem Anschrägeapparat entgratet und angeschrägt. Verklebungen nur bei Temperaturen über 8°C vornehmen. Bei Temperaturen um 8°C Rohrende und die Muffe eventuell handwarm temperieren.

Reinigen

Zur optimalen Haftung müssen die zu verklebenden Flächen trocken und frei von Schmutz sein. Zusätzliche Behandlung des Rohrendes außen und der Muffenseite innen mit Vliespapier und Reiniger.

Klebstoff anbringen

Umrühren und den Pinsel reichlich mit Klebstoff tränken. Die Muffeninnenseite axial (von innen nach außen) in Längsrichtung dünn mit Klebstoff einstreichen. Das Rohrende ebenfalls axial unter kräftigem Pinseldruck satt mit Klebstoff einstreichen. Die offene Zeit des Klebstoffs ist abhängig von der Umgebungstemp. und Filmstärke (4 Min./20°C bis <1 min./40°C).

Verbinden

Rohr und Muffe sofort (ohne Verdrehen/Verkanten) bis zum Anschlag bzw. zur vollen Muffentiefe zusammenschieben. Die Verbindung kurz fixieren, bis der Klebstoff angezogen hat. Ab Rohrgröße DN 150 eine Zusammenschiebevorrichtung verwenden. Überflüssiger Klebstoff kann mit Vliespapier entfernt werden.

Achtung – Trockenzeit beachten: Die Rohre frühestens 5 Minuten nach der Klebung bewegen. Bei Temperaturen unter +10°C verlängert sich diese Zeit auf mindestens 15 Minuten. Das Absenken der geklebten Rohre erfolgt nach 10 bis 12 Stunden. Das Füllen der Leitungen sowie die Druckprüfung bis zum Prüfdruck 1,5 x PN sollte erst 24 Stunden nach der letzten Klebung erfolgen. Soll die Leitung mit dem Betriebsdruck (Reparaturfall) belastet werden, so gilt die Faustregel: Pro 1 bar Betriebsdruck 1 Stunde Wartezeit. Leitungen, die nicht sofort in Betrieb genommen werden, gut durchspülen und, eventuell mit Wasser gefüllt, stehenlassen.

Quelle: Peraplas-Katalog 2025/26, S. 192 – Anleitung zur korrekten Verarbeitung von IBG® PVC-U Rohrleitungssystemen

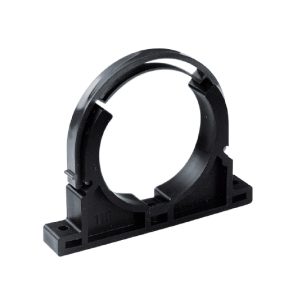

Typen und Dimensionen

Für PVC/PP/PVDF/PE Rohre.

Werkstoff: PP.

• Type A: d10 – d32
• Type B: d16–d19 bis d39–43 (ANSI / ASTM / DIN / JIS / SCH80 Rohre)
• Type C: d25 – d225
• Type D: d90 – d400

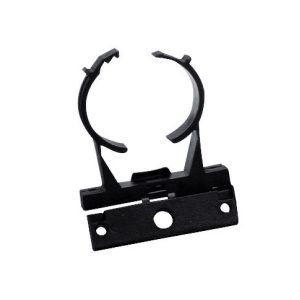

Montageanleitung Typ B

Rohrklemme mit Dübel und Schraube an der Wand befestigen. Das Rohr gegen die Wand drücken. Fertig!

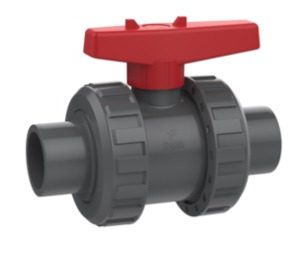

Montage eines Kugelventils

Distanzstück umklappen und beide Teile mit einer Schraube (10 mm länger) befestigen. Montage vor und nach jedem Kugelhahn.

Quelle: Peraplas-Katalog 2025/26, S. 197 – Rohrklemmen PP

Quelle: Praher-Produktdatenblätter

Quelle: Praher-Produktdatenblätter

Quelle: Praher-Produktdatenblätter

Quelle: Praher-Produktdatenblätter

Quelle: Praher-Produktdatenblätter

Quelle: Praher-Produktdatenblätter

Vorbereitung

Das Rohrende wird mit einem Anschrägeapparat entgratet und angeschrägt. Verklebungen nur bei Temperaturen über 8°C vornehmen. Bei Temperaturen um 8°C Rohrende und die Muffe eventuell handwarm temperieren.

Reinigen

Zur optimalen Haftung müssen die zu verklebenden Flächen trocken und frei von Schmutz sein. Zusätzliche Behandlung des Rohrendes außen und der Muffenseite innen mit Vliespapier und Reiniger.

Klebstoff anbringen

Umrühren und den Pinsel reichlich mit Klebstoff tränken. Die Muffeninnenseite axial (von innen nach außen) in Längsrichtung dünn mit Klebstoff einstreichen. Das Rohrende ebenfalls axial unter kräftigem Pinseldruck satt mit Klebstoff einstreichen. Die offene Zeit des Klebstoffs ist abhängig von der Umgebungstemp. und Filmstärke (4 Min./20°C bis <1 min./40°C).

Verbinden

Rohr und Muffe sofort (ohne Verdrehen/Verkanten) bis zum Anschlag bzw. zur vollen Muffentiefe zusammenschieben. Die Verbindung kurz fixieren, bis der Klebstoff angezogen hat. Ab Rohrgröße DN 150 eine Zusammenschiebevorrichtung verwenden. Überflüssiger Klebstoff kann mit Vliespapier entfernt werden.

Achtung – Trockenzeit beachten: Die Rohre frühestens 5 Minuten nach der Klebung bewegen. Bei Temperaturen unter +10°C verlängert sich diese Zeit auf mindestens 15 Minuten. Das Absenken der geklebten Rohre erfolgt nach 10 bis 12 Stunden. Das Füllen der Leitungen sowie die Druckprüfung bis zum Prüfdruck 1,5 x PN sollte erst 24 Stunden nach der letzten Klebung erfolgen. Soll die Leitung mit dem Betriebsdruck (Reparaturfall) belastet werden, so gilt die Faustregel: Pro 1 bar Betriebsdruck 1 Stunde Wartezeit. Leitungen, die nicht sofort in Betrieb genommen werden, gut durchspülen und, eventuell mit Wasser gefüllt, stehenlassen.

Quelle: Peraplas-Katalog 2025/26, S. 192 – Anleitung zur korrekten Verarbeitung von IBG® PVC-U Rohrleitungssystemen

Umweltfreundliche und klebefreie FlexFit® PVC Fittinge

Die einfach herstellbaren Flex-Fit-Verbindungen für Flex-Schläuche, PVC Rohre und PE 100 Rohr sind hochwertige Kunststoff-Präzisionsteile mit vielen Vorteilen. Besonders hervorzuheben sind die kurze Montagezeit sowie die Unabhängigkeit von Temperatur und Luftfeuchtigkeit beim Bau von Teichen, Poolfilteranlagen und Bewässerungssystemen.

Bis zu 25 m Länge (50 m auf Anfrage) ohne Verbindungsfittinge bedeutet weniger Klebestellen, weniger Risiko für Undichtheiten sowie schnelle und sichere Verlegung. Das gesamte Rohrverbindungssystem ist unmittelbar nach fachgerechter Montage zu 100% dicht und sofort belastbar (max. 4 bar). Ein kleines Detail am Rande: Ebenso einfach wie die Montage gestaltet sich die Demontage der lösbaren Verbindungen.

Technische Details

• Material: PVC-U
• Dichtung: EPDM
• Dimensionen: DN40 / DN50
• Anschlussvarianten: Klemm–Klemm, Klemm–Klebemuffe, Klemm–Klebestutzen, Klemm–Außengewinde, Klemm–Innengewinde
• PE 100 Rohr: ohne Montagering · PVC Rohr: mit Montagering

Quelle: Peraplas-Katalog 2025/26, S. 232 – FlexFit Fittinge, klebstofflose Verbindung

Umweltfreundliche und klebefreie FlexFit® PVC Fittinge

Die einfach herstellbaren Flex-Fit-Verbindungen für Flex-Schläuche, PVC Rohre und PE 100 Rohr sind hochwertige Kunststoff-Präzisionsteile mit vielen Vorteilen. Besonders hervorzuheben sind die kurze Montagezeit sowie die Unabhängigkeit von Temperatur und Luftfeuchtigkeit beim Bau von Teichen, Poolfilteranlagen und Bewässerungssystemen.

Bis zu 25 m Länge (50 m auf Anfrage) ohne Verbindungsfittinge bedeutet weniger Klebestellen, weniger Risiko für Undichtheiten sowie schnelle und sichere Verlegung. Das gesamte Rohrverbindungssystem ist unmittelbar nach fachgerechter Montage zu 100% dicht und sofort belastbar (max. 4 bar). Ein kleines Detail am Rande: Ebenso einfach wie die Montage gestaltet sich die Demontage der lösbaren Verbindungen.

Technische Details

• Material: PVC-U
• Dichtung: EPDM
• Dimensionen: DN40 / DN50
• Anschlussvarianten: Klemm–Klemm, Klemm–Klebemuffe, Klemm–Klebestutzen, Klemm–Außengewinde, Klemm–Innengewinde
• PE 100 Rohr: ohne Montagering · PVC Rohr: mit Montagering

Quelle: Peraplas-Katalog 2025/26, S. 232 – FlexFit Fittinge, klebstofflose Verbindung

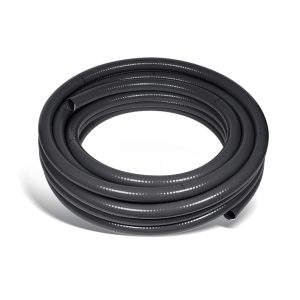

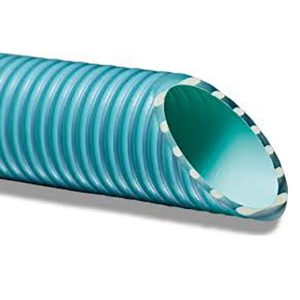

PRAHER/IBG Flex Schläuche erfüllen höchste Qualitätsstandards. Die Produktion nach EN ISO 3994 wird kontinuierlich überwacht, um entsprechende Toleranzen nach DIN/ISO zu Praher/IBG Fitting- und Rohrleitungssystemen einhalten zu können. Für eine ordnungsgemäße Verlegung und lange Haltbarkeit empfehlen wir folgende Punkte zu beachten:

• Ausschließlich für die Verwendung in Schwimmbadinstallation konzipiert.
• Wir empfehlen die Flex Fittinge zugänglich zu halten (nicht einbetonieren od. unter dem Pool verlegen).
• Vor der Verlegung mindestens die ersten 15 cm der Schläuche von den Enden der Rolle abschneiden.
• Verlegung des PVC Flex Schlauches im Sandbett (10 cm unter und oberhalb des Schlauches) bzw. im Doppelrohr.
• Berücksichtigung des max. Biegeradius (R = 5 x D1).
• Bitte beachten Sie das Materialverhalten von PVC-U unter Ihren spezifischen Anwendungsparametern (Temperatur, Druck und mechanische Beanspruchung).
• Verkleben von Flex Schlauch: aufgrund der optimal abgestimmten Toleranzen zwischen Praher/IBG Flex Schlauch & Praher/IBG Fitting empfehlen wir ausschließlich diese in Verbindung mit WDF05 Kleber Art. Nr. 20223 & Reiniger zu verarbeiten.
• Verlegen mit IBG Flex Fittingen: bewährte "kleberlose" Verbindung mittels umfangreichen Flex Fitting System von Praher/IBG. Die beste Lösung um Flex Schlauch schnell und problemlos zu verarbeiten.
• Abdrücken des Rohrleitungssystemes vor Inbetriebnahme mit Wasser bei 2 bar.
• Dokumentation mit Druckprobeprotokoll (erforderlich bei Reklamationen).
• Verlegung unterhalb der Frostgrenze bzw. Einbau und Betrieb über 0° Celsius. Entleerung der Leitungen im Winter.
• Temperaturbeständigkeit 0°–50° C gemäß Druck-Temperaturdiagramm, max. Druck 4 bar bei 20°C.

Montage-Hinweis

Für das Verlegen empfehlen wir eine Mindesttemperatur von +5°C und eine Höchsttemperatur von 40°C. Der Schlauch darf bei der Verlegung um Kurven nicht gegen Hindernisse oder Spitzen gedrückt werden. Ameisen, Termiten oder kleine Nagetiere können der Erdrohrleitung schaden.

Quelle: Peraplas-Katalog 2025/26, S. 235 – Einbau- und Lagerungsempfehlung Praher/IBG Flex Schlauch

Vorbereitung

Das Rohrende wird mit einem Anschrägeapparat entgratet und angeschrägt. Verklebungen nur bei Temperaturen über 8°C vornehmen. Bei Temperaturen um 8°C Rohrende und die Muffe eventuell handwarm temperieren.

Reinigen

Zur optimalen Haftung müssen die zu verklebenden Flächen trocken und frei von Schmutz sein. Zusätzliche Behandlung des Rohrendes außen und der Muffenseite innen mit Vliespapier und Reiniger.

Klebstoff anbringen

Umrühren und den Pinsel reichlich mit Klebstoff tränken. Die Muffeninnenseite axial (von innen nach außen) in Längsrichtung dünn mit Klebstoff einstreichen. Das Rohrende ebenfalls axial unter kräftigem Pinseldruck satt mit Klebstoff einstreichen. Die offene Zeit des Klebstoffs ist abhängig von der Umgebungstemp. und Filmstärke (4 Min./20°C bis <1 min./40°C).

Verbinden

Rohr und Muffe sofort (ohne Verdrehen/Verkanten) bis zum Anschlag bzw. zur vollen Muffentiefe zusammenschieben. Die Verbindung kurz fixieren, bis der Klebstoff angezogen hat. Ab Rohrgröße DN 150 eine Zusammenschiebevorrichtung verwenden. Überflüssiger Klebstoff kann mit Vliespapier entfernt werden.

Achtung – Trockenzeit beachten: Die Rohre frühestens 5 Minuten nach der Klebung bewegen. Bei Temperaturen unter +10°C verlängert sich diese Zeit auf mindestens 15 Minuten. Das Absenken der geklebten Rohre erfolgt nach 10 bis 12 Stunden. Das Füllen der Leitungen sowie die Druckprüfung bis zum Prüfdruck 1,5 x PN sollte erst 24 Stunden nach der letzten Klebung erfolgen. Soll die Leitung mit dem Betriebsdruck (Reparaturfall) belastet werden, so gilt die Faustregel: Pro 1 bar Betriebsdruck 1 Stunde Wartezeit. Leitungen, die nicht sofort in Betrieb genommen werden, gut durchspülen und, eventuell mit Wasser gefüllt, stehenlassen.

Quelle: Peraplas-Katalog 2025/26, S. 192 – Anleitung zur korrekten Verarbeitung von IBG® PVC-U Rohrleitungssystemen

Vorbereitung

Das Rohrende wird mit einem Anschrägeapparat entgratet und angeschrägt. Verklebungen nur bei Temperaturen über 8°C vornehmen. Bei Temperaturen um 8°C Rohrende und die Muffe eventuell handwarm temperieren.

Reinigen

Zur optimalen Haftung müssen die zu verklebenden Flächen trocken und frei von Schmutz sein. Zusätzliche Behandlung des Rohrendes außen und der Muffenseite innen mit Vliespapier und Reiniger.

Klebstoff anbringen

Umrühren und den Pinsel reichlich mit Klebstoff tränken. Die Muffeninnenseite axial (von innen nach außen) in Längsrichtung dünn mit Klebstoff einstreichen. Das Rohrende ebenfalls axial unter kräftigem Pinseldruck satt mit Klebstoff einstreichen. Die offene Zeit des Klebstoffs ist abhängig von der Umgebungstemp. und Filmstärke (4 Min./20°C bis <1 min./40°C).

Verbinden

Rohr und Muffe sofort (ohne Verdrehen/Verkanten) bis zum Anschlag bzw. zur vollen Muffentiefe zusammenschieben. Die Verbindung kurz fixieren, bis der Klebstoff angezogen hat. Ab Rohrgröße DN 150 eine Zusammenschiebevorrichtung verwenden. Überflüssiger Klebstoff kann mit Vliespapier entfernt werden.

Achtung – Trockenzeit beachten: Die Rohre frühestens 5 Minuten nach der Klebung bewegen. Bei Temperaturen unter +10°C verlängert sich diese Zeit auf mindestens 15 Minuten. Das Absenken der geklebten Rohre erfolgt nach 10 bis 12 Stunden. Das Füllen der Leitungen sowie die Druckprüfung bis zum Prüfdruck 1,5 x PN sollte erst 24 Stunden nach der letzten Klebung erfolgen. Soll die Leitung mit dem Betriebsdruck (Reparaturfall) belastet werden, so gilt die Faustregel: Pro 1 bar Betriebsdruck 1 Stunde Wartezeit. Leitungen, die nicht sofort in Betrieb genommen werden, gut durchspülen und, eventuell mit Wasser gefüllt, stehenlassen.

Quelle: Peraplas-Katalog 2025/26, S. 192 – Anleitung zur korrekten Verarbeitung von IBG® PVC-U Rohrleitungssystemen

Typen und Dimensionen

Für PVC/PP/PVDF/PE Rohre.

Werkstoff: PP.

• Type A: d10 – d32
• Type B: d16–d19 bis d39–43 (ANSI / ASTM / DIN / JIS / SCH80 Rohre)
• Type C: d25 – d225
• Type D: d90 – d400

Montageanleitung Typ B

Rohrklemme mit Dübel und Schraube an der Wand befestigen. Das Rohr gegen die Wand drücken. Fertig!

Montage eines Kugelventils

Distanzstück umklappen und beide Teile mit einer Schraube (10 mm länger) befestigen. Montage vor und nach jedem Kugelhahn.

Quelle: Peraplas-Katalog 2025/26, S. 197 – Rohrklemmen PP
